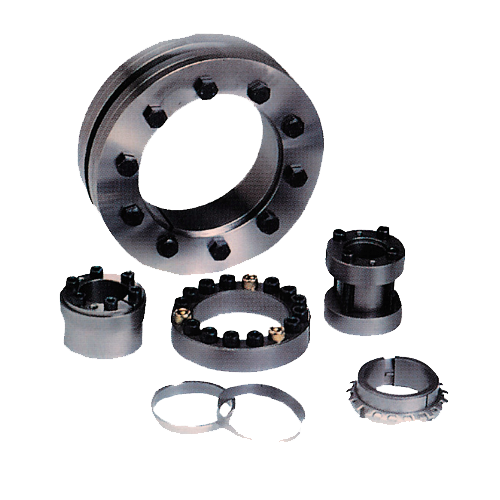

Unidades Cónicas de Fijación
Las unidades cónicas de fijación son sistemas de unión eje–mangón, están diseñados para transmitir par de forma segura mediante apriete por fricción, eliminando la necesidad de chaveteros en el eje. Su geometría cónica genera una presión uniforme sobre las superficies de contacto, garantizando una transmisión fiable del par y de esfuerzos axiales incluso en aplicaciones industriales exigentes.
Estos casquillos cónicos permiten un montaje y desmontaje rápido con herramientas estándar, reduciendo significativamente los tiempos de parada en tareas de mantenimiento. Al no existir juego entre eje y cubo, se mejora la concentricidad, se reducen vibraciones y se incrementa la vida útil de la transmisión, convirtiéndolos en una solución muy adecuada para poleas, engranajes, acoplamientos y otros elementos rotativos.
La gama abarca múltiples tamaños para adaptarse a diferentes diámetros de eje y capacidades de par, ofreciendo una solución modular y versátil para nuevos diseños y modernización de instalaciones existentes. Gracias a su diseño compacto y al empleo de aceros de alta resistencia proporcionan una unión robusta y fiable incluso en condiciones de trabajo severas y con inversiones de sentido de giro frecuentes.
| Especificaciones técnicas | Rango |
| Masa (M) | 1.2 a 165000 kg·m |
| Diámetro externo (ø ext) | 9 a 1010 mm |
| Diámetro interno (ø int) | 6 a 900 mm |
CATÁLOGO

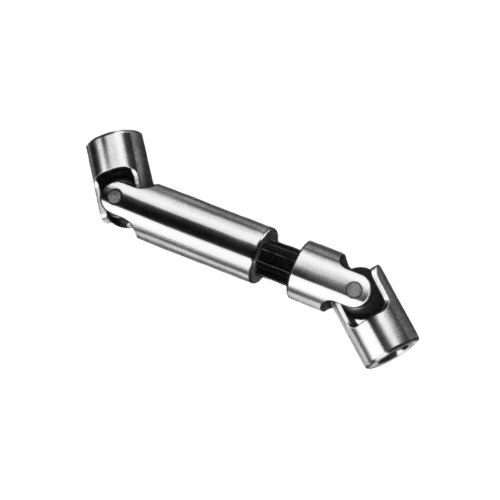

Juntas Universales
Amplia gama de juntas universales y cardan orientadas a transmitir par entre ejes desalineados, se dividen en tres series, en función de las necesidades-exigencias de la aplicación. Tenemos juntas simples, dobles, telescópicas y especiales bajo plano, lo que permite adaptar la junta-cardan a requisitos concretos de par, geometría o condiciones de trabajo.
Series de Juntas Universales:
𓇼 Serie X: Juntas universales con agujas, diseñadas para trabajar a elevadas velocidades con buena estabilidad.
𓇼 Serie F: Juntas universales de precisión, para aplicaciones donde son críticos el juego reducido y la exactitud de giro.
𓇼 Serie Z: Juntas enfocadas a soluciones más simples y competitivas en coste.
Conjuntos telescópicos
Para cada serie existen los conjuntos telescópicos asociados TX, TF y TZ, que integran elementos extensibles deslizantes para absorber las variaciones de longitud entre ejes desalineados, facilitando la transmisión de movimiento.
Cubiertas protectoras
Se dispone de cubiertas protectoras o guardapolvos, en versión simple y doble, destinadas a proteger las juntas universales y elementos móviles frente a polvo, suciedad y posibles contactos accidentales. Estas cubiertas contribuyen tanto a la seguridad de la instalación como a la durabilidad de los componentes internos.
Ejes y cubos estriados
Para completar una transmisión con juntas-cardan, están los ejes estriados M40 laminados en frío y los cubos estriados P50, fabricados en aceros C-40 y F-114. Se completan con casquillos P51 y bridas P52, también en acero F-114, todos ellos disponibles en medidas estándar y especiales bajo pedido para adaptarse a diferentes montajes de transmisión.
Especificaciones Técnicas:
Tipos de terminal:
– N cilíndrico liso.
– K cilíndrico con chavetero.
– S cuadrado.
– W hexagonal.
– U ciego.
CATÁLOGO
Unidades Cónicas de Fijación
Estas unidades funcionan mediante la presión generada por un ajuste cónico entre el eje y el moyú, asegurando un acople firme mediante fricción. Pueden ser instaladas tanto de manera externa como interna respecto al eje y al moyú, dependiendo del diseño del sistema. Además, existen versiones que incorporan una función de auto-centrado, la cual facilita la alineación precisa y reduce vibraciones durante el funcionamiento, mejorando la durabilidad y eficiencia del sistema.
| Especificaciones técnicas | Rango |
| Masa (M) | 1.2 a 165000 kg·m |
| Diámetro externo (ø ext) |
9 a 1010 mm |
| Diámetro interno (ø int) |
6 a 900 mm |
CATÁLOGO
Juntas Universales
Series de Juntas Universales:
𓇼 Serie X: Juntas universales con agujas, diseñadas para trabajar a elevadas velocidades con buena estabilidad.
𓇼 Serie F: Juntas universales de precisión, para aplicaciones donde son críticos el juego reducido y la exactitud de giro.
𓇼 Serie Z: Juntas enfocadas a soluciones más simples y competitivas en coste.
Conjuntos telescópicos
Para cada serie existen los conjuntos telescópicos asociados TX, TF y TZ, que integran elementos extensibles deslizantes para absorber las variaciones de longitud entre ejes desalineados, facilitando la transmisión de movimiento.
Cubiertas protectoras
Se dispone de cubiertas protectoras o guardapolvos, en versión simple y doble, destinadas a proteger las juntas universales y elementos móviles frente a polvo, suciedad y posibles contactos accidentales. Estas cubiertas contribuyen tanto a la seguridad de la instalación como a la durabilidad de los componentes internos.
Ejes y cubos estriados
Para completar una transmisión con juntas-cardan, están los ejes estriados M40 laminados en frío y los cubos estriados P50, fabricados en aceros C-40 y F-114. Se completan con casquillos P51 y bridas P52, también en acero F-114, todos ellos disponibles en medidas estándar y especiales bajo pedido para adaptarse a diferentes montajes de transmi
Tipos de terminal:
– N cilíndrico liso.
– K cilíndrico con chavetero.
– S cuadrado.
– W hexagonal.
– U ciego.
